直流電阻測試儀：原理_應用與操作指南

1. 概述

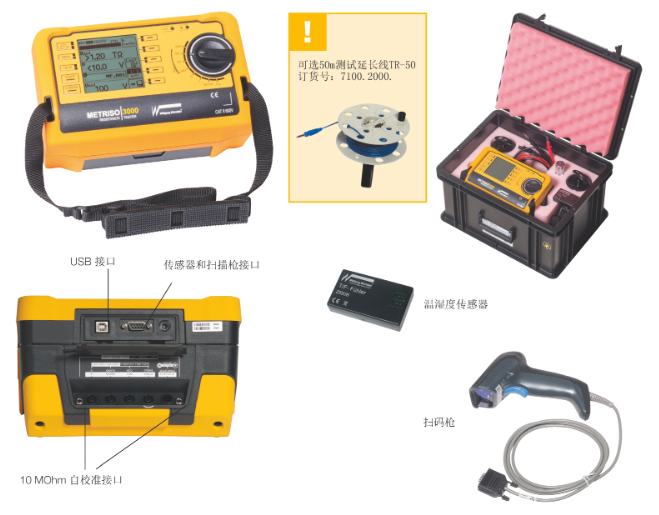

直流電阻測試儀（DC Resistance Tester）是一種用于精確測量電氣設備直流電阻的專業儀器，廣泛應用于變壓器繞組、電機線圈、電纜導體、開關觸點等設備的電阻檢測。其測量結果對評估設備導電性能、接觸電阻、繞組完整性及絕緣老化等具有重要意義。

2. 工作原理

直流電阻測試儀基于歐姆定律（R=U/I），通過恒流源向被測對象注入穩定的直流電流，并同步測量其兩端的電壓降，最終計算出電阻值。關鍵技術包括：

· 恒流源輸出：提供高穩定性直流電流（通常1A~100A），避免電流波動導致誤差。

· 四線制測量法（開爾文接線）：消除引線電阻和接觸電阻的影響，提高小電阻（μΩ級）測量精度。

· 抗干擾設計：采用濾波技術和反向電動勢消除電路，抑制感性設備（如變壓器）的電磁干擾。

3. 核心應用場景

· 電力變壓器：檢測繞組直流電阻平衡性，判斷匝間短路、分接開關接觸不良等故障。

· 電動機/發電機：評估線圈焊接質量、導體斷裂或局部過熱問題。

· 電纜與導線：驗證導體截面積是否符合標準，檢測接頭氧化或腐蝕。

· 開關設備：測量斷路器、隔離開關的接觸電阻，確保導電回路可靠性。

4. 儀器選型要點

5. 操作注意事項

· 安全規范：

☆ 測試前確保設備斷電并充分放電（尤其是容性/感性負載）。

☆ 高壓設備需接地，避免靜電積累。

· 測試流程：

1. 連接四線制測試線，減少接觸電阻。

2. 選擇合適電流檔位（參考設備銘牌或標準）。

3. 啟動測試，待數值穩定后記錄結果（通常需30秒~5分鐘）。

· 干擾抑制：

o 對大型變壓器需待勵磁電流衰減后再測量。

o 使用儀器自帶的“平均值濾波”功能抑制噪聲。

6. 常見問題與解決

· 讀數不穩：檢查接線是否松動，或被測設備存在剩磁（可嘗試退磁）。

· 電阻值異常偏高：排查測試線斷裂、接觸面氧化或被測導體存在斷路。

· 電流無法輸出：確認被測電阻超量程或儀器過載保護啟動。

7. 技術發展趨勢

· 智能化：集成IoT功能，支持遠程監控和數據分析。

· 高效化：采用脈沖測試技術縮短測量時間（如變壓器繞組測試可快至10秒）。

· 多功能集成：結合匝間測試、絕緣電阻測量等功能，形成綜合診斷系統。

結語

直流電阻測試儀是電氣設備預防性試驗的核心工具，正確使用可有效發現早期缺陷。用戶需根據被測對象特性選擇匹配的儀器參數，并嚴格遵循操作規程，以確保數據準確性和測試安全。

如需更詳細的技術參數或案例解析，可進一步探討特定應用場景下的測試方案。
